Diamantdrücksysteme - der Schlüssel zur schnellen Politur

Maschinenintegriertes Oberflächenfinish komplexer 3D-Bauteile

Die Diamantdrückwerkzeuge können ohne spezielle Maschinen-Werkzeugaufnahmen eingesetzt werden. Es ist keine besondere Programmierung erforderlich, da die Diamantdrückwerkzeugbahnen weitgehend den Fräsbahnen entsprechen. Durch den Druck mit der polierten Diamantkugel werden die Rauheitsspitzen, die während der Fräsbearbeitung entstehen, eingeebnet.

PROBLEMSTELLUNG

Es ist nicht möglich, ohne hohen Aufwand, mit einem Mono-Diamanten Fe-Materialien zu zerspanen. Die Kohlenstoffatome des Stahls verbinden sich mit der Schneide des Diamanten und machen diese stumpf.

LÖSUNG

Das Werkstück wird mit konventionelle Zerspanwerkzeugen vorbearbeitet und anschließend mit Mössner Drückdiamanten „glattgedrückt“.

VORTEILE

Aufgrund der einzigartigen Glättergebnisse kann auf ein Nachpolieren oft verzichtet werden. Hierdurch ergibt sich eine enorme Zeitersparnis.

Montage-und Bearbeitungsbeispiele

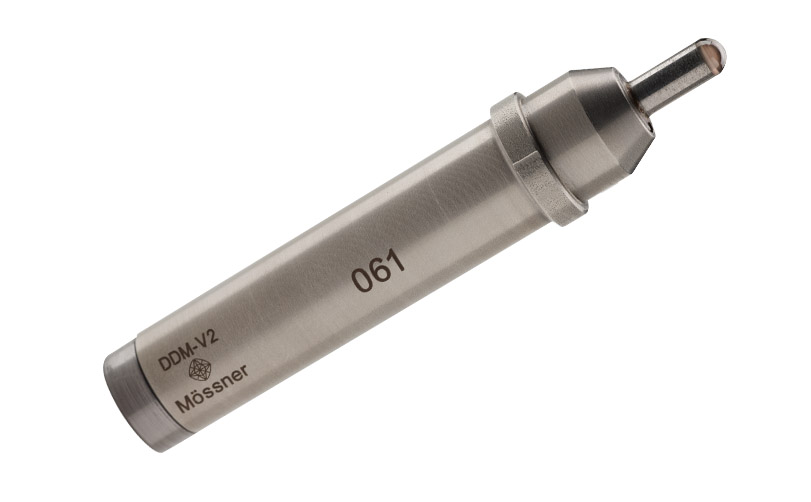

Die Aufspannung des Diamant-Drücksystem-Fräsen in der Maschine erfolgt mittels der Pinole. Die Auskragung des Diamantträgers aus der Pinole ist variabel, ebenso der Aufspannpunkt an der Pinole.

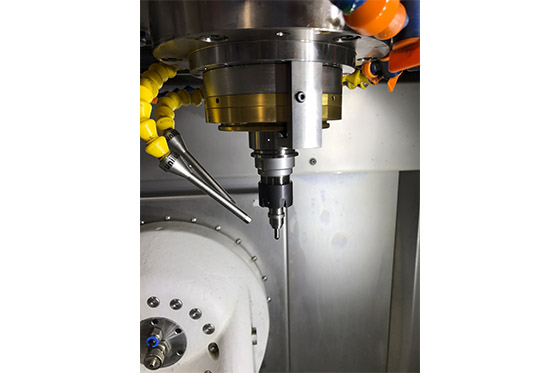

Montage der Pinole

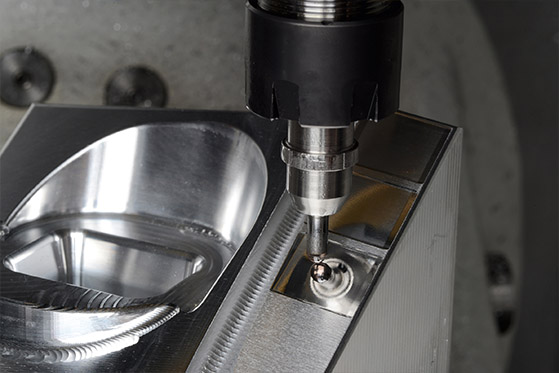

Partielles Oberflächenglätten

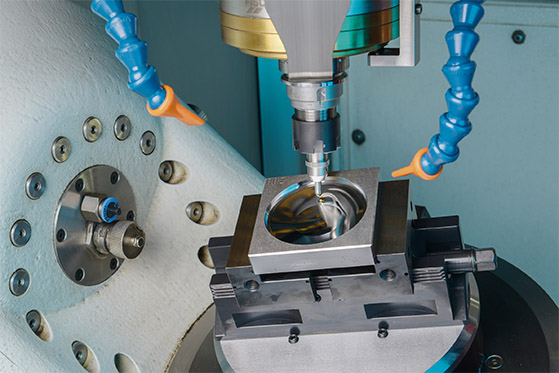

Kontur-Oberflächenglätten
